启闭机QL-5KN 手动螺杆启闭机好品质用的放心

螺旋启闭机的型号配置丝杆由圆钢制成梯形螺纹，其精度应达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过500mm时，应作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，应增设轴导架，轴导架由铸铁衬套管安装在多功铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。
 所有合金铸铁部件的*小厚度＞20mm。
门框、门体应按*工作水头设计，其拉伸和剪切强度的系数不应小于5，挠度不应大于构件的1/1500，导轴的拉伸、压缩和剪切强度的系数不应小于5。

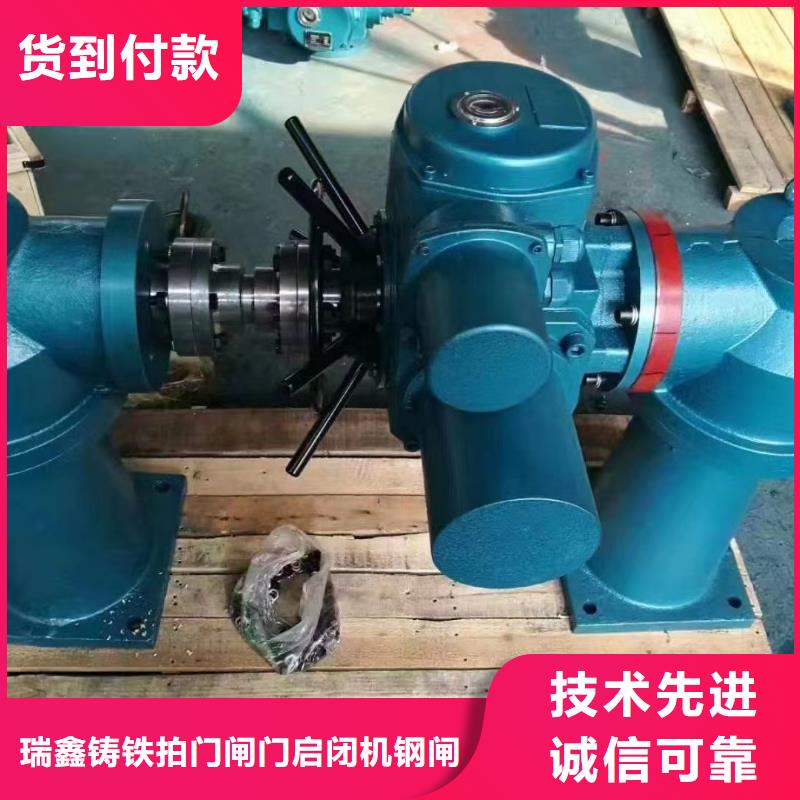

 当反向水压超过3.0m时，采用双向闸门。双向受压闸门结构主要特性： a、防止反向受压时门体与框的间隙增大，应增加上下楔块，确保门体与门框密封间隙≤0.08mm的间隙,渗漏量控制在*反向水头时渗漏量≤2.5L/m.min。 b、闸门的门体结构应考虑反向中受压时门体的承压力。 c、为加强闸门与墙体联结的牢固性，增加连接螺栓的数量。 电动启闭机采用电动装置形式，有高度显示，过力矩保护功能。 主要零部件材质 门体：镍铬合金铸铁 门框：镍铬合金铸铁 导轴：45# 楔座（楔块）：镍铬合金铸铁（ZcuSn5pb5Zn5锡铅青铜） 密封座：ZcuSn5pb5Zn5锡铅青铜 传动丝杆：QCr13不锈钢 紧固件：Q235A碳钢。
