在隧道逃生领域，以往传统的逃生管材质是钢管，但是钢管的抗冲击性能差，在抗冲击性能测试中，钢管和轻型轻型逃生管道相比，当受到剧烈撞击之后，钢管发生了严重变形，但是轻型轻型逃生管道受到冲击后，石块被弹出，管道几乎没有受到损伤，耐冲击性能良好，其次和钢管相比，轻型轻型逃生管道重量轻变，便于输送和安装，而且价格适中，综合性价比高。
逃生管道连接部件设计

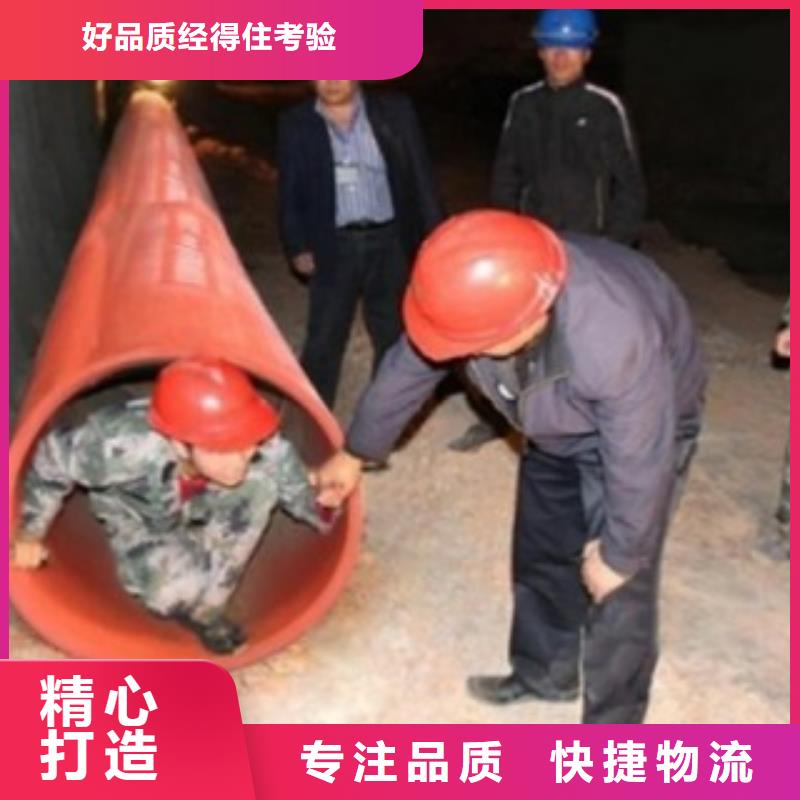

用于隧道施工中的轻型轻型隧道逃生管道在符合工程学原理、兼顾牢固性的同时，还需要满足隧道施工现场实用性的要求，连接方式要求简单、拆装方便、快速。为此对于隧道应急教授通道采用对夹式金属连接件连接，每根两端都配有连接件，螺栓连接，管道内部每隔120°配制一根攀爬绳，同时还配制平板逃生车、应急救援箱等配套物资，在隧道发生坍塌事故时，被困人员能方便在逃生管道中攀爬，顺利逃生。

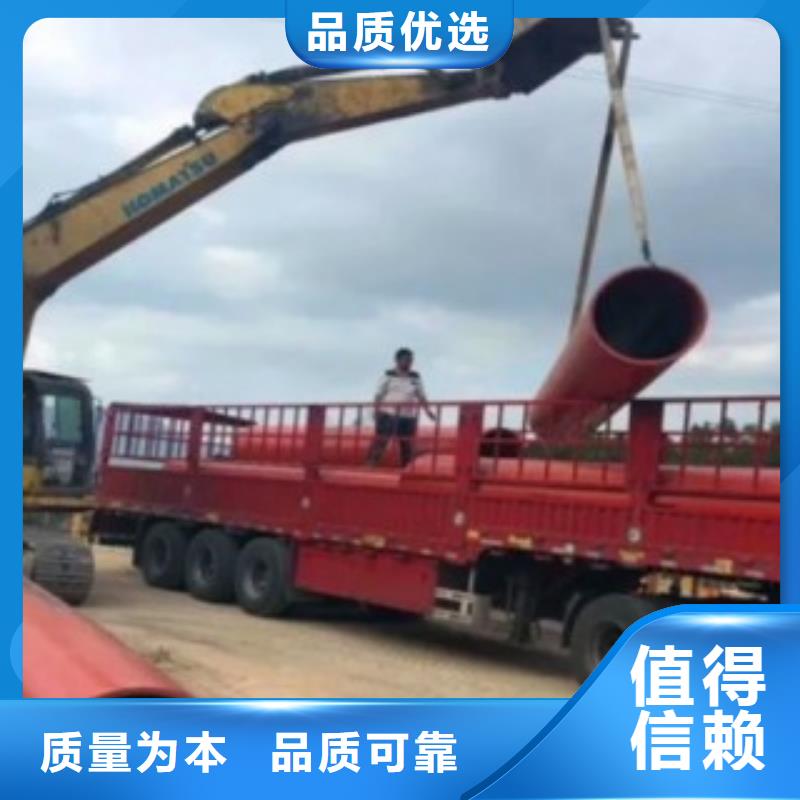

本着拆装方便、可靠的原则，隧道逃生管道连接为抱箍连接，每个抱箍有三个螺栓固定，3米/根，在隧道现场滚动管道，调整位置进行安装，单人操作，不必动用机械设备等辅助工具。连接平直，牢固，美感观，设计体现更人性化，性，减少在逃生通过时二次受到伤害。管道端面都经精心刨光处理，连接帐面密封性好，多条螺栓连接使管道不管是平放，还是悬挂都保持良好平直度和牢固度，从而达到拆装搬运方便、灵活，牢固，规范、美观，适用性强的目的。
新型隧道逃生管道

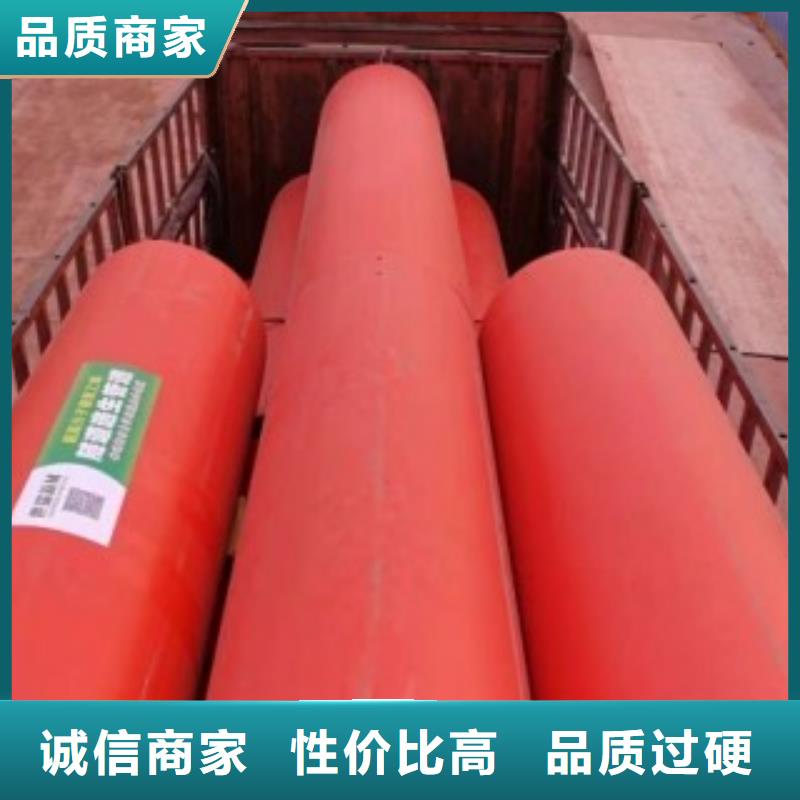

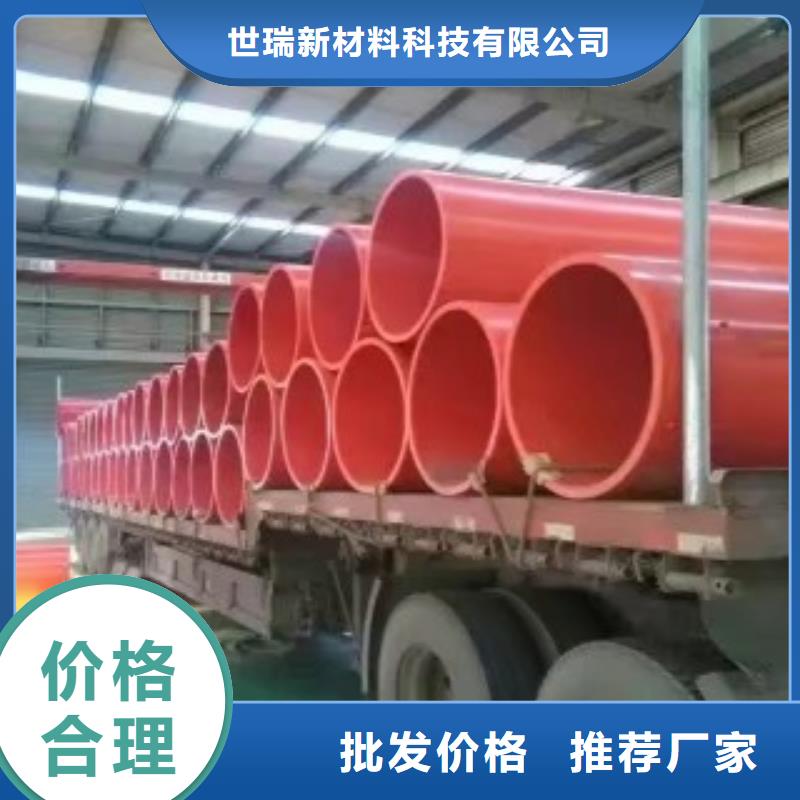

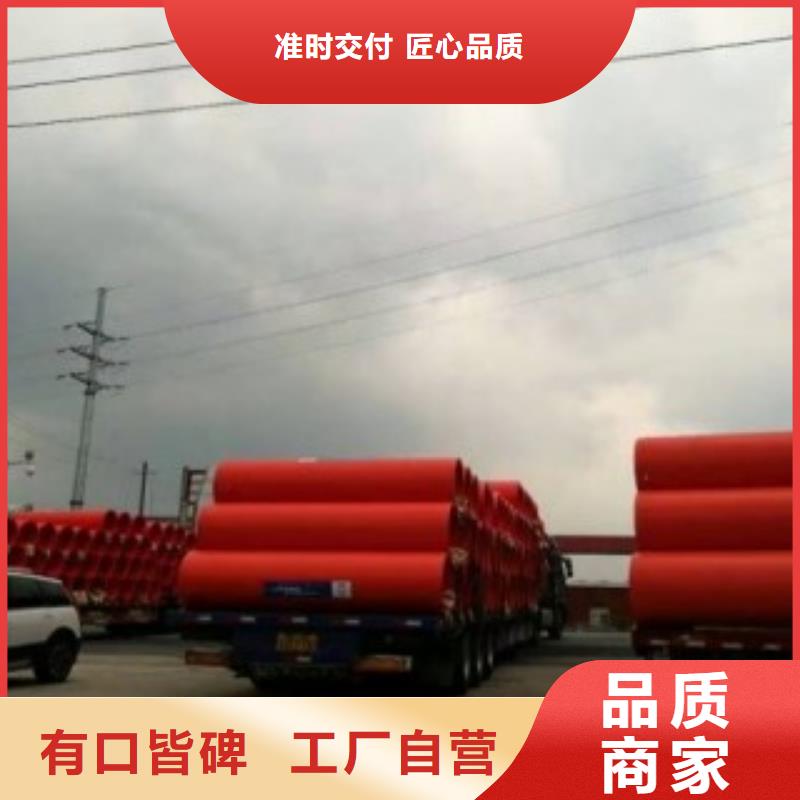

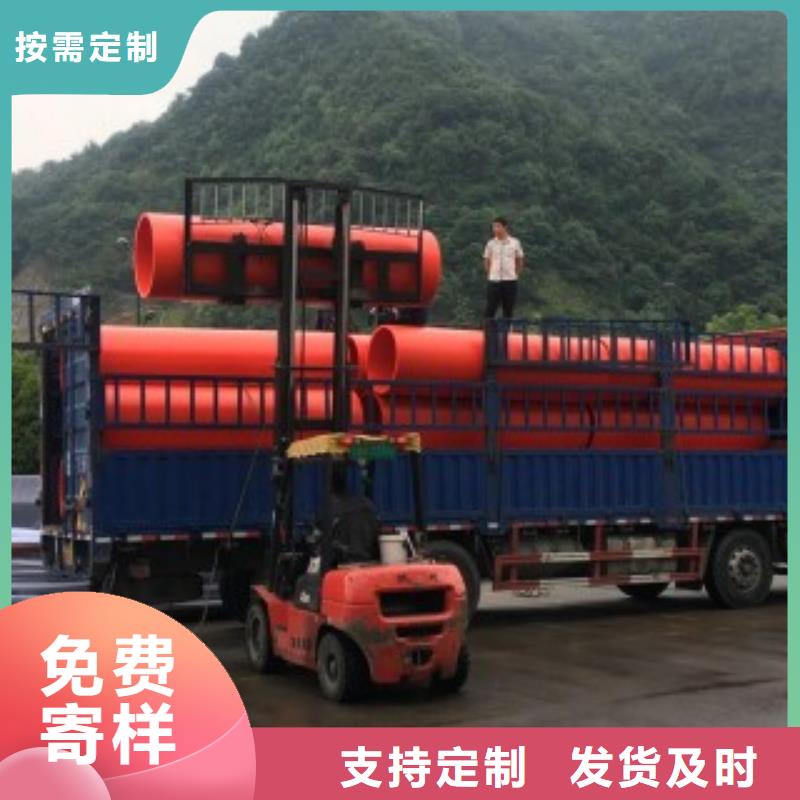

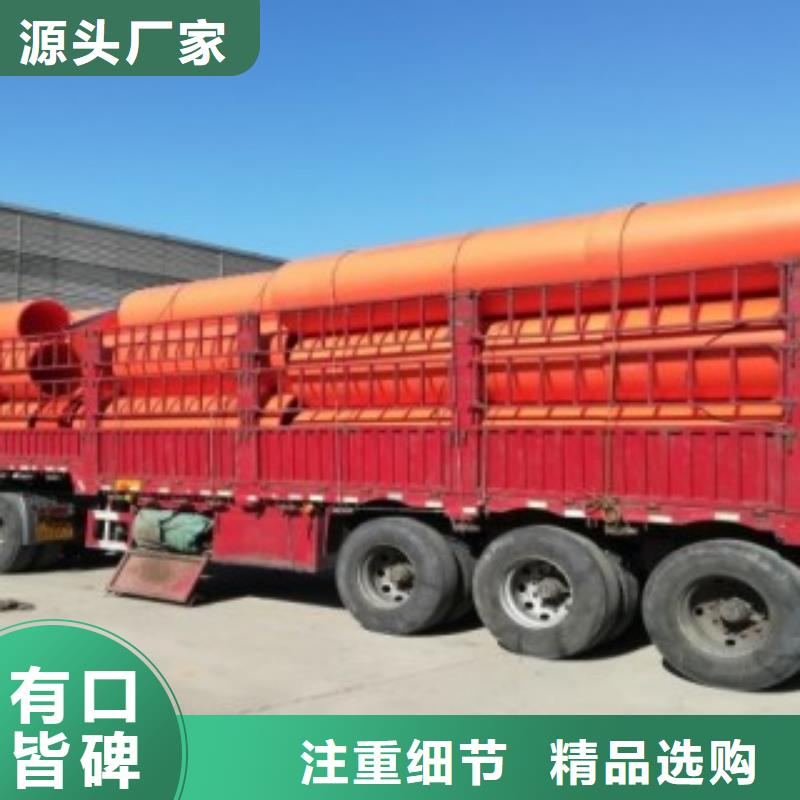

我公司生产的DN800逃生管道多批次发货到全国各省市隧道施工现场，DN800逃生管道得到中铁，中交隧道局等多家大型公司对我们产品的认可，逐步与我公司签订了合同，标志着我公司在新型材料逃生管道方面，走在了行业前列。
为加强隧道施工管理，确保隧道掘进过程中施工人员的人身，我公司新型隧道逃生管道材料重量轻拆装和搬运方便；连接简单、牢固、紧密可靠，施工时管口可加临时封盖，并易于打开和封闭。管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，迅速恢复原形。
提供了极为可靠的保障；逃生管道环刚度高、耐压性好、不易变形，在公路隧道施工中发生坍塌时，承压能力和抗环境破坏能力远远超过一般管道，包括钢管，那么我们来看看他的优越性和应用范围。
DN800逃生管道优异性
隧道逃生管道具有优异的综合性能，具有 其他工程塑料无可比拟的耐冲击性、抗压性、耐磨损、抗老化、轻质性，且耐化学腐蚀、卫生、不易 粘附，在国外被称为“神奇的塑料”。因此，其在机械、交通运输、纺织、造纸、矿业、农业、化工等领域，具有广泛的引用前景。
世瑞新材料科技(扬州市分公司)位于洛阳空港产业集聚区，地理位置优越，交通十分便捷。主要生产[城市800逃生管道]等产品。凭借雄厚的技术力量、精良的生产设备，我们形成了完整的产品系列，拥有技术实力的管理人员，完善的质量保证体系，完备的检验手段。在企业的发展过程中我们特别重视新技术、新产品的引进和开发，不断实现产品的升级换代，以优良的质量、完善的服务赢得了用户，占领了市场， 多年来我厂以质优的产品、优良的售后服务、可靠的信誉，赢得了众多客户的一致赞赏和信赖。我厂将继续在箱柜行业里以超前的意识、高超的技艺、良好的质量理念与广大客户携手合作，开发制造合格的产品。
轻型逃生管道连接部件设计
轻型逃生管道在符合人体工程学原理、兼顾牢固性的同时，还需满足隧道施工应急逃援功能性要求，连接方式简单、拆捉便。因此，对轻型逃生管道采用抱箍连接，每根端部有孔，并在端部设有加强护层，连接部件有钢丝绳、铁链及其端部挂钩。为了在隧道发生坍塌事故时，相关人员方便在逃生管道中攀爬，在通道周向每隔120M栓系一根攀爬绳。
1、轻型逃生管道链扣连接
2、轻型逃生管道环型抱箍连接
3、需要有二级台阶的话还可以采用135°过渡弯头进行连接
轻型逃生管道可靠性验证
试验目的
通过将尺寸规格相近的隧道逃生管道与钢管分别进行抗冲击试验，论证聚乙烯管应用于公路隧道坍塌逃生应急救援的可行性。试验材料：
1、Q235螺旋缝埋弧焊钢管，规格为Φ620*10。 屈服强度σ1=215GPa，弹性模量弹性模量E1=210MPa；泊松比ν1=0.25。
2、聚乙烯隧道逃生管道，规格为Φ800*30 , 屈服强度σ1=3.7GPa，弹性模量E1=700MPa；泊松比ν1=0.42。
根据Hertxz接触力学理论，采用Thornton假设，设材料具有理想弹塑性，则两接触物体之间的接触压力，在能量分析的基础上，圆管受到侧向冲击时局部凹陷值△与侧向载荷 P之间的关系，则可推出圆管受到侧向冲击时局部凹陷值，为圆管材料的屈服应力；Ｈ为圆管的厚；Ｄ为圆管的直径。
DN800逃生管道（分子量约为250万），规格为Φ高分子量聚乙烯*30mm其主要参数取值为：屈服强度σ1=3.7GPa，弹性模量：E1=700MPa；泊松比ν1=0.42； 密度：ρ1=950kg/m3。冲击试件为块状花岗岩，初步选定岩块直径为0.67m，岩体参数取值为：弹性模量 E2=40GPa， 泊松比ν2=0.2 ，密度ρ2=2500kg/m3。 岩块重量 W=400kg。取隧道中心及边顶部到圆管顶部的高度的极限值H为7m和5m,将块石自由释放，分别对DN800逃生管道和钢管进行冲击，此时可根据能量守恒定律计算出岩块下落速度，分别为v1=11.7m/s和v1=9.9m/s。 取不同圆管壁厚H进行计算，随着圆管壁厚的增加，块石下落引起的圆管凹陷变形值越来越小。
当块石下落高度ｈ＝7ｍ时、壁厚Ｈ＝24mm时，DN800逃生管道的凹陷变形值Δ＝0.048m，约为圆 管直径的8%；当下落高度h＝5ｍ时、壁厚Ｈ＝24mm时，凹陷变形值 Δ＝0.038m，变形值更小。此时，DN800逃生管道变形凹陷后，管内的通行空间为740mm，满足人体工程学要求，人能通过应急管道。当壁厚较小时，变形值增大，可能不，当壁厚更大时，尽管性增加，但管材重量 也随之增加，致使成本上升，搬运困难。 因此，设计中取DN800逃生管道壁厚为30mm是适宜的。
高分子聚乙烯隧道逃生管道材料重量轻、拆装和搬运方便；管道韧性好、抗冲击强度高，管道环刚度高、耐压性好、不易变形，能常期反复使用。交通部门对高分子聚乙隧道烯逃生管道在隧道施工应急救援通道进行了论证。 管道结构尺寸符合人体工程学原理， 通过对高分子逃生管道和钢管进行抗冲击性对比试验，验证了高分子逃生管道应用于隧道施工应急救援的可靠性。
世界上早由美国Allied Chemical公司于1957年实现工业化，此后德国Hoechst公司、美国Hercules公司、日本三井石油化学公司等也投入工业化生产。我国于1964年早研制成功并投入工业生产。高分子（UHMW-PE）的发展十分迅速，80年代以前，世界平均年增长率为8.5%，进入80年代以后，增长率高达15%～20%。而我国的平均年增长率在30%以上。1978年世界消耗量为12，000～12，500吨，而到1990年世界需求量约5万吨，其中美国占70%。2007-2009年中国逐步成为世界工程塑料工厂，分子产业发展更是十分迅速。
逃生管道优越性能：
1、新型隧道逃生管道，材料成本低，为工程项目节约采购成本。
2、新型隧道逃生管道有很强的耐腐蚀能力，施工方简有速，使用寿命可达30-50年。
3、新型隧道逃生管道在低温条件下也具有良好的耐腐蚀和耐冲击性。
4、新型隧道逃生管道以我们公司的独配方制成，所以新型隧道逃生管道有很高的防腐性。
5、新型隧道逃生管道设计合理，安装方便。隧道逃生管道端口配制连接部件，起吊挂圈。隧道逃生管道安装、起吊、方便。
6、新型隧道逃生管道的底层与钢管面所接触的是环氧粉末防腐涂层，外层树脂防锈油漆。隧道逃生管道内壁光滑，事故发生时，逃生速度快，不易造成二次擦伤。
7、我公司的新型隧道逃生管道到目前为止是全球公认的使用效果好、性能佳的管道防腐涂层，从而新型隧道逃生管道被应用在诸多的工程当中。
